Описание eSATA

     Дополнительно к интерфейсу SATA был разработан новый интерфейс eSATA (External SATA) предназначенный для подключения внешних устройств, поддерживающий режим "горячей" замены. Средняя скорость передачи данных у eSATA выше, чем у USB или FireWire, и при этом дает меньшую загрузку на центральный процессор. Для подключения используется два провода: шина данных (не более 2 м) и силовой кабель.

eSATA представляет собой внешний порт SATA, обозначенный, как правило, красным цветом.Он очень напоминает порт SATA внутри ПК. На самом деле, eSATA можно считать внешним вариантом этого внутреннего порта, но с более высокими сигнальными напряжениями. eSATA позволяет подключать внешние жёсткие диски и оптические приводы. Скорость передачи eSATA выше, чем у USB 2.0. В некоторых ноутбуках встречается комбинированный порт USB/e-SATA.

Новая версия eSATA обеспечит жесткий диск питанием. Удобство интерфейса USB
при подключении жестких дисков состоит в отсутствии необходимости подвода питания к
девайсу. До недавнего времени при использовании интерфейса внешнего Serial ATA или eSATA приходилось терпеть такое неудобство. Но организация SATA в новой версии стандарта обеспечит питание винчестера или оптического привода по одному кабелю с передачей данных, сохранив совместимость с существующими сейчас коннекторами.

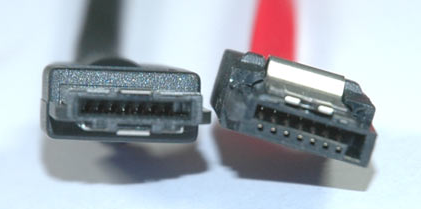

eSATA (слева) против SATA.

Ниже приведён список добавлений к спецификации SATA для поддержки внешних накопителей eSATA.

Напряжение отправки возросло с 400-600 мВ до 500-600 мВ, чтобы компенсировать
потери и разрешить использование более длинных кабелей;
порог напряжения приёмника был снижен с 325-600 мВ до 240-600 мВ, чтобы компенсировать потери; возможная длина кабеля SATA была удвоена с 1 до 2 м;
добавлено электромагнитное экранирование разъёмов eSATA с помощью небольшого металлического каркаса; механизм запирания вилки eSATA.

Кроме того, интерфейсы eSATA и SATA физически не совместимы, так что вы не можете
подключить привод SATA в порт eSATA.

Коннекторы eSATA.

eSATA можно устанавливать в системы не-eSATA с помощью карт контроллеров PCI Express или PCI.
Кроме того, всё больше материнских плат оснащаются разъёмом eSATA. Его можно
обнаружить на задней панели ввода/вывода рядом с сетевыми и звуковыми интерфейсами, USB-портами.
Есть и "косички", выводящие внутренние порты SATA на внешний eSATA.
